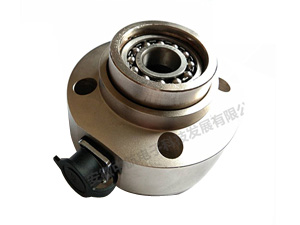

ZHZL-HLT 轴筒式张力传感器

2015/8/30

一、产品介绍：

　　ZHZL-HLT系列轴径式张力传感器，采用不锈钢材料设计，内置进口高速双列轴承，可配合隋轮辊或活轮辊安装。具有输出信号线性好和响应快的特点。该张力传感器适用于安装空间有限的场合。被广泛用于印刷、包装、冶金、薄膜、金属箔、复合、涂布、皮革、锂电池、剪切、造纸、橡胶、纺织、电线电缆及胶片等卷取控制设备和生产线上。

二、技术参数:

额定张力：	kg	5、10、20、30、50、75、100、150、200
输出灵敏度：	mV/V	（1.5-2.0）±0.2%
零点输出：	%RO	±1
综合误差	%RO	±0.05
非线性	%FS	0.03
滞后性	%FS	0.03
重复性	%FS	0.03
使用环境温度	℃	-20 - +50
温度对灵敏度影响	℃	±0.003
温度对零点输出影响	%RO/10 ℃	±0.003
激励电压	VDC	10
最大激励电压	VDC	15
输入电阻值	Ω	350±30 、 700±30
输出电阻值	Ω	350±3 、 700±3
绝缘电阻值	MΩ	〈5000
安全过载	%RC	150
极限过载	%RC	200
使用材料	合金钢	不锈钢
防护等级		IP65
输出电缆线长度	M	5
接线方式	激励电源	红线：+ 蓝线：--
接线方式	输出信号	黄线：+ 白线：--

三、外形尺寸：

四、安装示意图：
